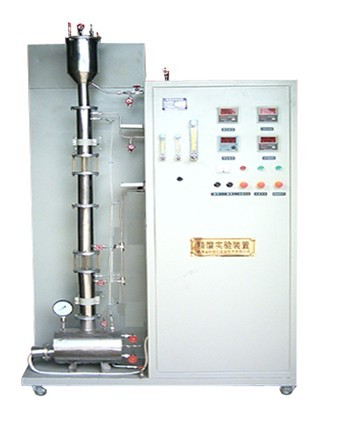

SB-JL精餾實驗裝置
實驗目的：
1、熟悉精餾單元操作過程的設備與流程。
2、了解板式塔結構與流體力學性能。
3、掌握精餾塔的操作方法與原理。
4、學習精餾塔效率的測定方法。
主要配置：
精餾塔、冷凝器、再沸器、溫控系統、加料系統、回流系統、產品貯槽、配料槽及測量儀表、不銹鋼框架、控制屏。
技術參數：
1、精餾塔體和塔板均采用不銹鋼制作，精餾塔容積：8L；塔徑：φ50mm，塔板數：13塊，板間距：100mm，孔徑：φ2mm，開孔率：6％。
2、冷凝器換熱管管徑：φ12mm，壁厚：1mm,換熱面積：0.0568m2。
3、再沸器采用不銹鋼制作，內置電加熱管加熱，總加熱功率為2000W，分兩組，各1000W。
4、溫控系統采用自動無級控溫承擔精餾塔的溫度控制調節。
5、加料系統：料液泵流量：0.4m3/hr,揚程：8m，功率：120W。
6、塔頂餾出液的組成：90-95%，進料組成：15-35%。
7、裝置產量：約4L/H。
8、回流系統:由兩支LZB-6的液體流量計控制回流比。
